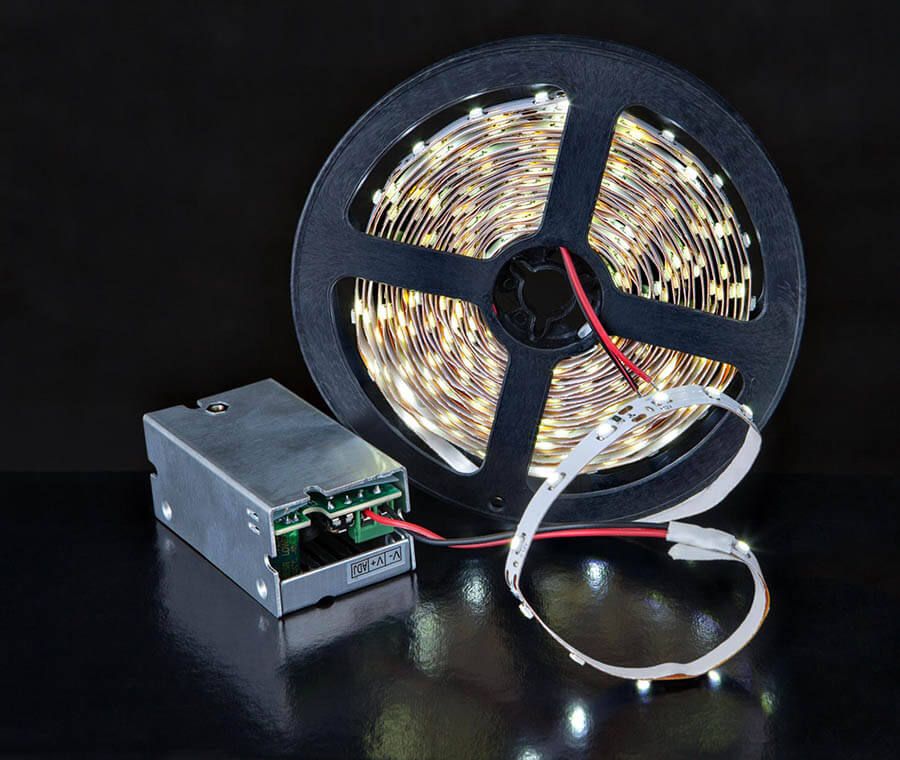

Подключение блока питания для светодиодной ленты

Как подключить светодиодную ленту к блоку питания и как выбрать подходящий источник — в этой статье.

Принцип действия блока питания для светодиодных лент

Перед тем как подключить блок питания для светодиодной ленты, стоит узнать принцип его работы. Изделие включает следующие компоненты:

• Трансформатор. Понижает напряжение с 220 В, получаемых из розетки, до нужного светодиодам значения. Ранее для этого производители использовали довольно тяжелый трансформатор с катушками, намотанными медной проволокой. Теперь эта функция реализуется электронной схемой. Поэтому современные БП имеют компактные размеры и сравнительно небольшую массу.

• Выпрямитель. Преобразует переменное напряжение в постоянное. На выходе имеем две клеммы: плюс и минус. Образуется полярность тока, требующая внимания при подключения LED-изделий. Мы вспомним о ней в разделе статьи, рассказывающей, как подсоединить светодиодную ленту к блоку питания.

• Фильтр. После прохождения этапов трансформации и выпрямления тока в нем имеются остаточные пульсации. Они не полезны для комфортной работы светодиодов. Поэтому производители предусматривают установку фильтра, сглаживающего импульсы.

• Стабилизатор. Схема позволяет минимизировать скачки напряжения в выходном токе. Чаще всего они связаны они с проблемами центрального электроснабжения. Заявленным по стандарту 220 В в сети бытовая электросеть соответствует редко. Колебания образуются из-за подключения мощных приборов и инструментов, проблем на стороне поставщика, линии электропередачи.

• Защита. Минимальный уровень для профессионального применения — наличие предохранителя. Максимальный — электронная система с возможностью автоматического восстановления работоспособности после аварии. Модели без защиты от перегрузки и короткого замыкания в подключенном потребителе стоит устанавливать с осторожностью. В случае аварии лучший исход — выход из строя самого БП, худший — повреждение присоединенного к нему изделия, возгорание.

Стоит отметить, что источник тока не обязательно оснащен всеми указанными компонентами. В частности, стабилизатор и фильтр — преимущественно удел профессиональных моделей.

Что нужно сделать до того, как собрать светодиодную ленту с блоком питания

Необходимо убедиться, что блок выдает нужное LED-изделию напряжение. Иногда на схеме БП может быть предусмотрена возможность регулирования этого параметра. Но это тонкая настройка, использовать которую нужно осторожно. Излишне высокое напряжение снижает ресурс светодиодов, малое — не позволит им работать в комфортном режиме и достаточно ярко светить.

Еще необходимо проверить, что блок имеет необходимые для места эксплуатации системы. Например, перед тем, как подключить блок питания к светодиодной ленте в регионах с плохим качеством электроснабжения, стоит побеспокоится о качестве стабилизации напряжения. Если в БП такая система не заявлена, следует выполнить подключение через внешний стабилизатор.

Особенности исполнения

Первым по важности критерием выбора БП, не считая выходного напряжения, следует признать его исполнение. Для каждого устройства производитель заявляет:

• Степень влагозащиты корпуса. Интерьерные модели от влаги не защищены и устанавливаются в помещениях с нормальной влажностью воздуха. Герметичный корпус уличного БП исключает попадание воды на схему. Если нужно подсоединить блок питания к светодиодной ленте на улице, влагозащита обязательна.

• Степень защиты от пыли. Параметр важен при установке в помещениях с повышенной запыленностью воздуха. Кроме того, защита от пыли позволяет продлить срок службы БП, установленных в нишах, где их долгие годы никто не будет обслуживать и очищать их корпус от накопившейся пыли.

В профессиональных моделях указывается сводный показатель — IP. Первая цифра отвечает за защиту от пыли, вторая — от влаги. Так, БП с IP20 защищен от попадания достаточно крупных частиц размером 12.5 мм. Но от влаги защита отсутствует. Такой блок питания для светодиодной ленты называется интерьерным.

Источник с надписью IP66 на табличке или корпусе — влагозащищенная модель. Отметим, что наличие влагозащиты не освобождает от необходимость герметично соединить светодиодную ленту с блоком питания. Места контактов должны быть защищены отдельно или с использованием влагозащищенного разъема.

Еще один критерий — система охлаждения. Она может быть активной, с вентилятором, или пассивной. В последнем случае тепло от БП отводится радиаторами компонентов и корпусом, если он металлический. В случае активного охлаждения под высокой нагрузкой прибор будет издавать достаточно громкий аэродинамический шум. Поэтому не стоит подключать светодиодную ленту к блоку питания с вентилятором в спальне или гостиной.

Мощность блока питания

Чтобы запитать светодиодную ленту от блока питания, необходимо выполнить два критерия:

• Напряжение должно соответствовать заявленному для LED-изделия. Оно может быть 5, 12, 24 В. Указывается на корпусе или прикрепленной табличке. Для неизвестных моделей параметр можно измерить вольтметром.

• Мощность должна соответствовать потреблению подключенных LED-изделий с запасом около 25%. Для удобства расчета производители указывают последний параметр в удельном виде, Вт/м. Пример — монтажнику нужно запитать LED-изделие длиной 10 м с удельным потреблением 9 Вт/м. Для такой светодиодной ленты стоит подключить блок питания мощностью не менее 110 Вт.

При установке в тесных, плохо вентилируемых нишах размер запаса должен быть увеличен. У профессионального монтажника есть индивидуальные соображения, как подобрать блок питания для светодиодной ленты. Например, они могут придерживаться моделей одного бренда, которому доверяют. Но основные критерии остаются неизменными: напряжение, исполнение, мощность, системы защиты.

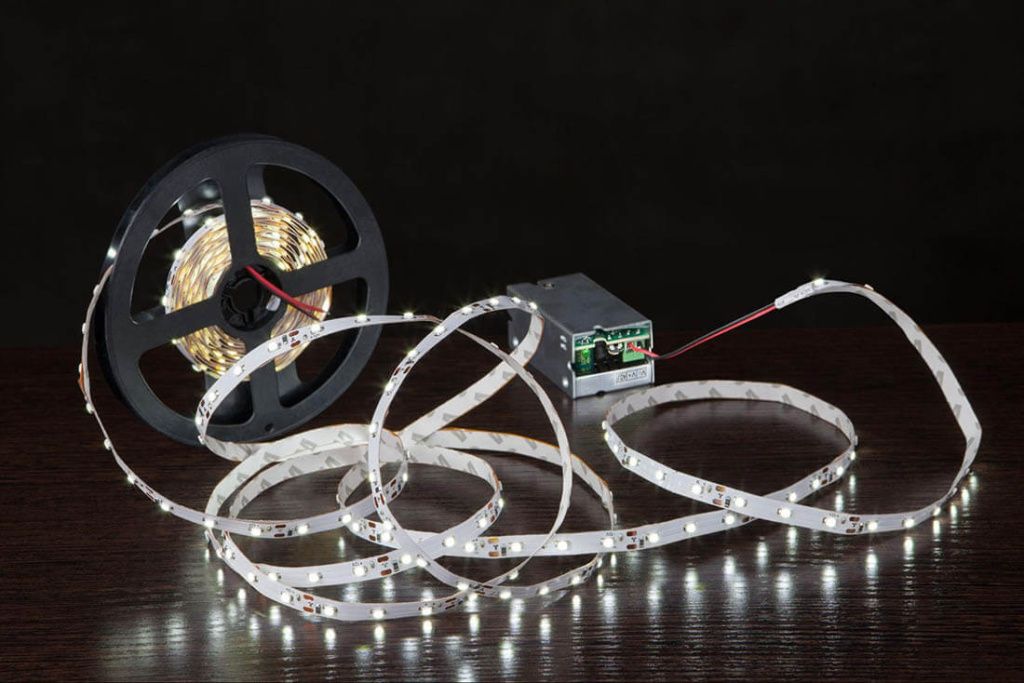

Правила подключения светодиодной ленты к блоку питания

Ниже приведем основные правила как подключить блок питания светодиодной ленты. Они основаны на опыте монтажа и соображениях безопасности.

• Размещать БП следует в зоне, закрытой от несанкционированного доступа. Лучше — в монтажном шкафу. В интерьерных решениях блок часто устанавливают в ниши мебели, потолка и так далее.

• Первым к сети подключается блок питания для светодиодной ленты. И только после этого к нему присоединяют LED-изделия, контроллеры. При этом строго соблюдается полярность.

• Подключение нескольких изделий к одному БП достаточной мощности возможно. Но стоит использовать отдельные провода, чтобы соединить блок питания и каждую светодиодную ленту.

Как определить хороший блок питания

Опишем сводный портрет хорошего, с точки зрения профессионального применения, блока питания, к которому подключается светодиодная лента:

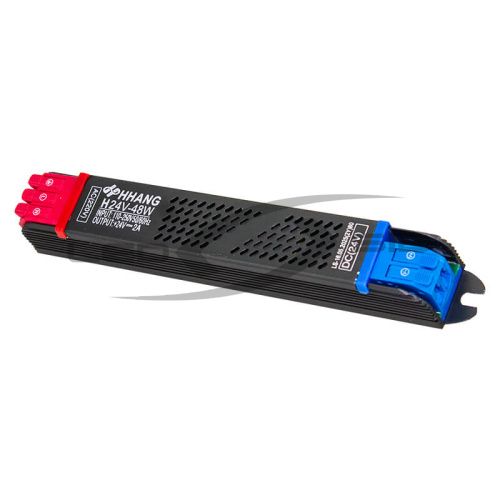

• Компактный. Узкий корпус позволит спрятать БП в нише. Есть модели, размещаемые в стандартной монтажной коробке.

• Простой в установке. Если изделие оснащено удобными разъемами и клеммами, меньше придется думать, как подключить блок питания на светодиодную ленту. Выводы имеют четкие надписи, нарушение полярности при соединении исключено.

• Эффективен в части расхода электроэнергии. Чем меньше потери, тем меньше суммы счетов за электроэнергию для владельца объекта. Этим качеством обладают современные БП с электронными схемами управления.

• Надежный и долговечный. Идеальный вариант БП — «установил и забыл». Чем надежнее и долговечнее конструкция, тем ниже затраты на обслуживание и риск выхода системы из строя.

Подобрать нужное изделие и рассказать, как присоединить светодиодную ленту к блоку питания в конкретном случае: улица, помещение, бассейн и так далее, смогут менеджеры интернет-магазина LED-SIB.

Автор статьи:

Александр Шихов
