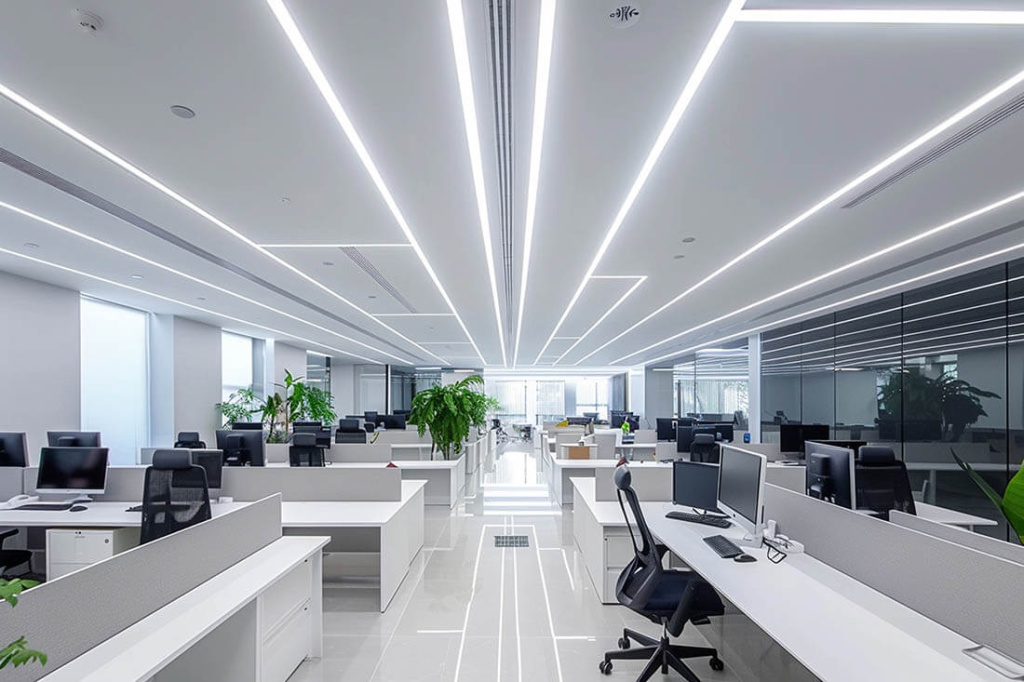

LED‑светильники для офиса и склада: как подобрать по люксам, КСС, высоте подвеса

Правильный выбор светильника для офиса и склада позволит обеспечить требуемую санитарными нормами и правилами освещенность рабочих мест с минимальными затратами. При этом одновременно решаются и задачи безопасности. Поскольку недостаточная освещенность в цехе и на складе может стать фактором риска травматизма и других негативно влияющих на производственный процесс ситуаций.

Об основных соображениях выбора светильника — в этой статье.

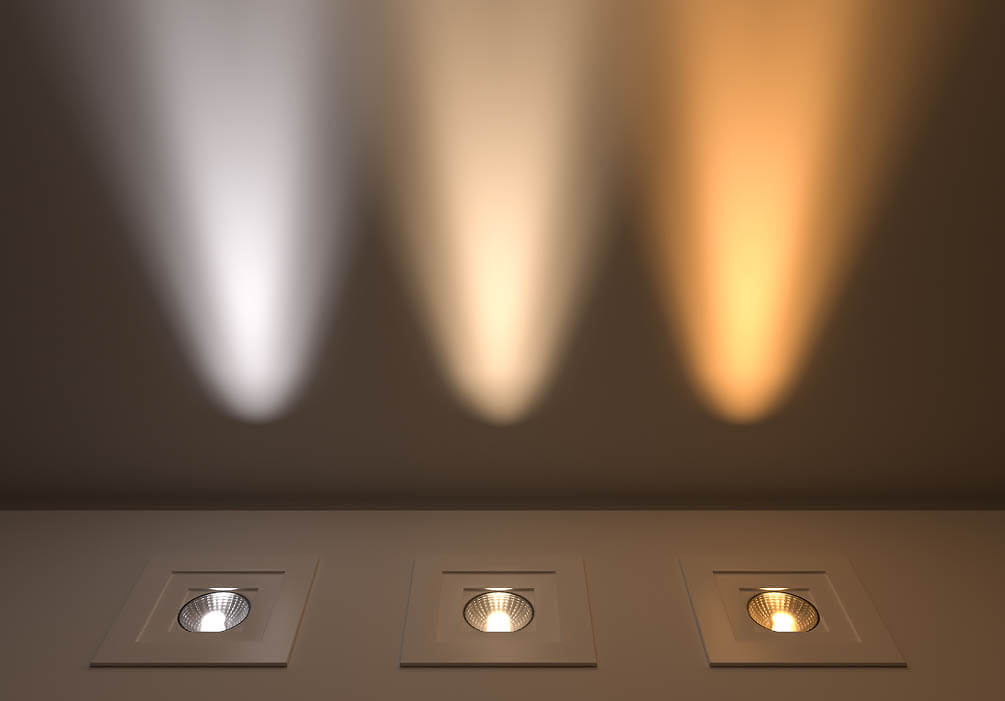

Кривая силы света – КСС

Конструкция светильника, его отражателя и оптические свойства линзы, рассеивающего свет экрана — при их наличии, определяют форму освещенной площадки и распределение освещенности по ее площади. При упрощенных расчетах для идеального точечного источника эту кривую можно считать конусом. Что в итоге дает освещенное пятно, близкое по форме к кругу.

В реальных условиях максимальное значение силы света достигается в центре. Ближе к краям она снижается. Что объясняется постепенным увеличением расстояния от источника до освещаемого объекта к наружной окружности светового пятна.

В реальных условиях светильник не является идеальным точечным. Наиболее распространенные виды кривых силы света, которые мы приведем по мере увеличения угла раскрытия луча:

• Концентрированная. Такой светильник выдает узкий яркий луч. Предназначен он для установки в помещениях с высокими — от 6 метров, потолками. Угол раскрытия не превышает 30°. Следует отметить, что в ГОСТ приводится меньшее значение — 15°. Что соответствует области максимальной силы света в КСС.

• Глубокая. Луч такого светильника узкий, но несколько шире, чем у концентрированного. Это позволяет устанавливать его в помещениях с потолками от 4 до 6 метров. Негативное свойство узкого луча – необходимость устанавливать такие светильники с достаточно мелким шагом. Типичное значение угла раскрытия луча — 60°.

• Синусная. Светильник выдает луч с раскрытием 80 градусов. Чего вполне достаточно для освещения узкого коридора и проездов между стеллажами на складе.

• Косинусная. Луч сравнительно широкий и раскрывается под углом до 120 градусов. Это наиболее широко представленная на рынке категория светильников. Ими можно обеспечить светом помещение с высотой потолков до 4 метров.

• Полуширокая. Угол раскрытия луча составляет порядка 140 градусов. Такие светильники удобны для установки в офисах с относительно невысокими, до 3 метров, потолками.

• Широкая. Луч раскрывается примерно на 160 градусов.

• Равномерная. КСС данного вида светильников представляет собой сектор шара. Соответственно, при пересечении с плоской поверхностью пола она образует круг. Угол раскрытия луча близок к 180 градусам. Но на практике оказывается несколько ограничен тенями от элементов мебели, стеллажей и других сооружений.

При составлении приведенной выше классификации мы опирались на существующую версию ГОСТ на светильники — ГОСТ Р 54350-2015. Она существенно переработана, в сравнении с более ранним вариантом от 1983 года, в части указания параметров КСС. С появлением LED-светильников на первое место по важности среди параметров кривой распределения света вышел именно угол раскрытия луча.

Отметим, что для офисов наиболее часто выбирают универсальные светильники с конусной КСС типа Д (обозначение по ГОСТ Р 54350-2015). Например, угол распределения света около 120 градусов имеют встраиваемые в потолок Армстронг модели квадратной формы. Светильники с другим типом КСС также востребованы, но их можно считать специализированными.

При подборе светильника по КСС учитывают три главных фактора:

• Высота потолка. Чем уже луч, тем больше света в итоге светильник доставит до пола помещения. Чем шире, тем большую площадь он освещает. Но в случае высоких потолков широкий угол неэффективен, так как приведет к потере света на освещение стен и пустого пространства. Аналогично установка на высоте 3 м светильника с концентрированной КСС эффекта покрытия светом в помещении не обеспечит. Так как осветит узкую полосу пола.

• Форма помещения. Для узких коридоров выбирают светильники с узким лучом. Для освещения больших по площади помещений – модели на 120 градусов и более.

• Требования по равномерности освещения. Чем больше угол раскрытия света, тем больше равномерность его кривой силы. Установка нескольких моделей с КСС концентрированного типа с большим шагом дает несколько хорошо освещенных зон. Но иногда и этого оказывается достаточно. Например, для обеспечения безопасности компактно складированных на территории цеха материалов и сырья.

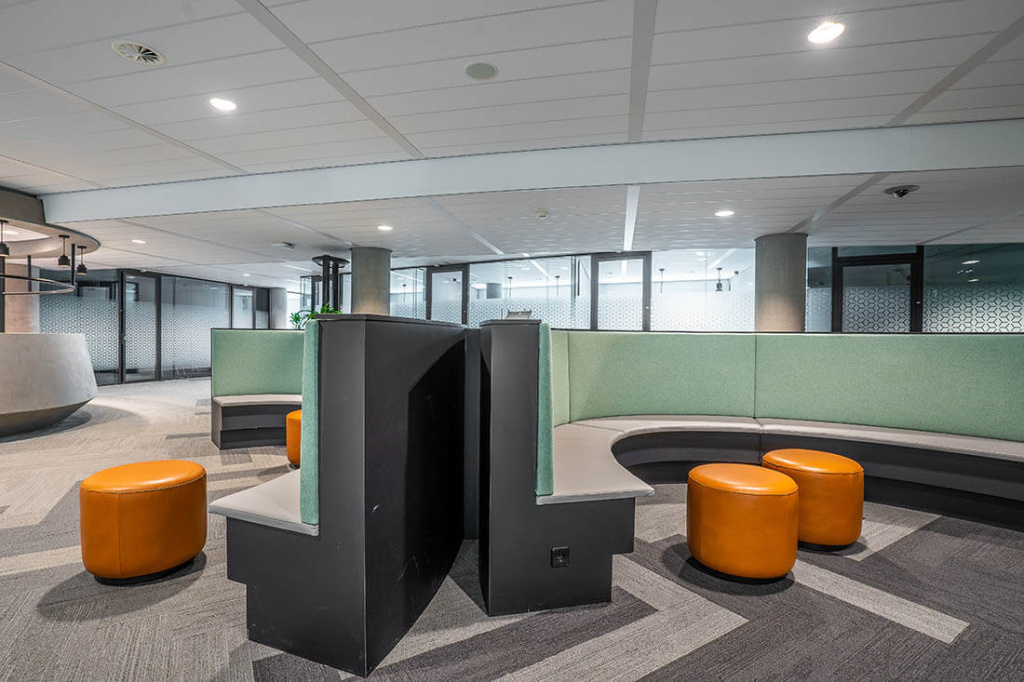

Освещенность – люксы

Выбрав светильник по КСС, мы определились с формой и площадью освещенной площадки. Степень же освещенности определяет мощность источника света. Традиционно производители указывают силу потока света в Лм. В санитарных нормах приводят освещенность, выраженную в Лк.

При расчете проекта освещения эту характеристику можно приближенно определить, поделив Лм на площадь светового пятна, образующегося на высоте установки объекта. Для расчета можно использовать бесплатные онлайн-калькуляторы в открытых источниках. Их можно, в частности, найти на сайтах производителей осветительных приборов.

При подборе светильников проектировщики часто используют в расчете площадь всего помещения. При этом пользуются обратной формулой. Имея целевой показатель освещенности Лк и площадь помещения, определяют требуемую силу потока в Лм. А затем переходят к расчету количества светильников, обладающих такой суммарной мощностью и способных при правильном размещении на потолке обеспечить равномерное освещение всего офиса / склада.

Высота потолков учитывается применением поправочного коэффициента к целевой освещенности. Так, при высоте размещения светильника на высоте 3 метра можно использовать 1,2. При установке источника света выше 3,5 метров — 2.0 и более.

Пример расчета освещенности

Для примера возьмем светильники на 4500 Лм, закрепленные на высоте 3 метра в помещении 3×5 метров.

Если принять целевое значение освещенности 300 Лк (кабинет), нам потребуется минимум два таких прибора. Поскольку скорректированное на коэффициент 1,2 значение — 360 Лк. Далее умножаем его на площадь 15 м². Получаем 5400 Лм.

При необходимости проектировщики дополнительно закладывают запас в 20-30% на поглощение света темными стенами. Что дает около 6500 Лм.

При фактической оценке соответствия рабочего места санитарным нормам используют люксметр. Этот прибор измеряет освещенность. Оценить ее с известной степенью приближения позволит и приложение, установленное на смартфон.

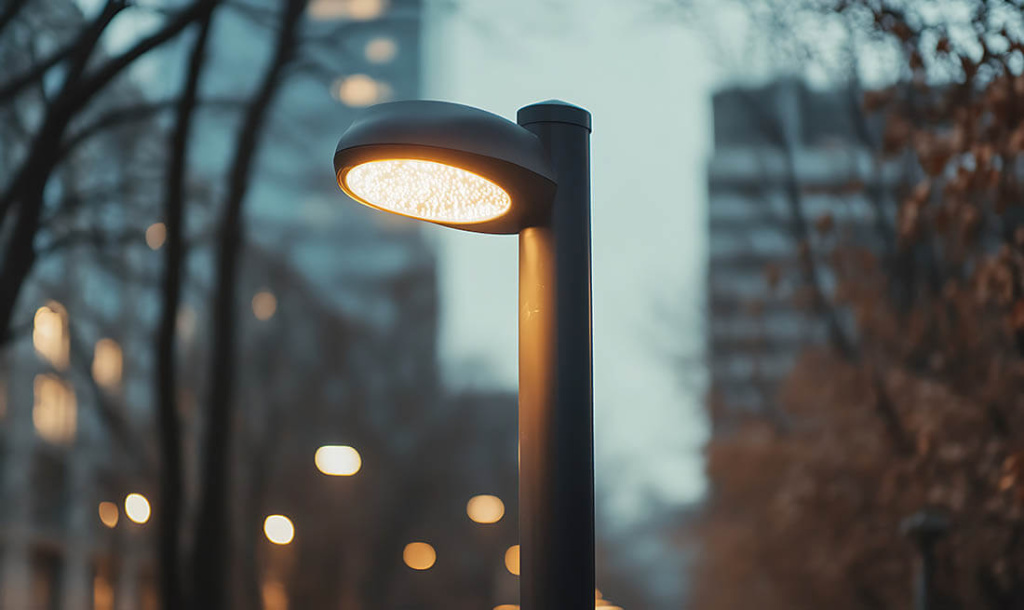

Исполнение светильников

Светильник должен соответствовать сфере применения:

• Для уличной установки используют приборы с повышенной влагозащитой. Промышленные приборы маркируются по международному стандарту IP66 и выше. Также для установки на улице прибор должен быть изготовлен из морозостойких материалов. При выборе ориентируются на заявленную температуру эксплуатации.

• При установке на складах и в промышленных цехах используют пылезащищенные антивандальные светильники. Их корпус выполнен из металла и прозрачного противоударного пластика.

• Светильники для помещений могут не иметь защиты от влаги и обладать низкой сопротивляемостью к вандализму. Но должны иметь действующий сертификат соответствия и пожарной безопасности установленного образца.

Правильно подобранные LED-светильники по уровням люкс, КСС и высоте подвеса обеспечат комфортное освещение офиса или склада, повысят продуктивность сотрудников и сэкономят электроэнергию.
